溝槽式球型止回閥介紹

產品名稱溝槽式滑道Y型球型污水止回閥，簡稱溝槽式球型止回閥。

溝槽式球型止回閥產品功能：安裝在管道上止回用，止回優(yōu)良。

溝槽式球型止回閥結構

溝槽式球型止回閥區(qū)別與法蘭式球型止回閥兩端與管道的連接的方式不同，這個是通過卡箍與管道連接上。其他結構與法蘭式球型止回閥一樣，都是以包膠球為閥瓣，包膠的閥板彈性好，遇水后順滑。水從進貨進來把球瓣沿著軌道推到儲藏室，當停止供水時，球瓣順著滑道下來封住閥，防止水回流。

溝槽式球型止回閥圖片

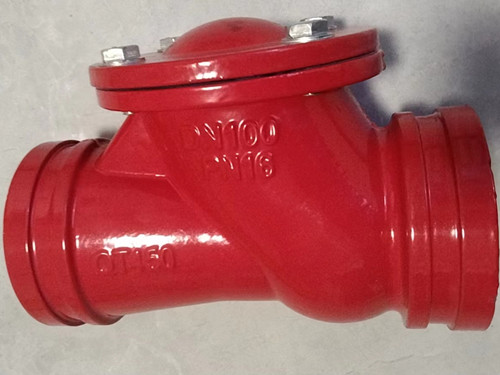

上面這個實物照片是溝槽式球型止回閥的正面照片，在正面能看到這個止回閥的口徑DN100，壓力等級PN16，材質QT450，溝槽 需要用卡箍與管道連接。

這張照片可以明顯看球瓣，黑色包膠的球瓣。左側是盲板蓋子，打開蓋子可以取出球瓣。

這個實物圖片是口徑DN80的溝槽式球型止回閥，這款止回閥發(fā)貨是采用紙箱包裝發(fā)貨。了解多溝槽式球型止回閥產品信息拔打電話：03178294124。
