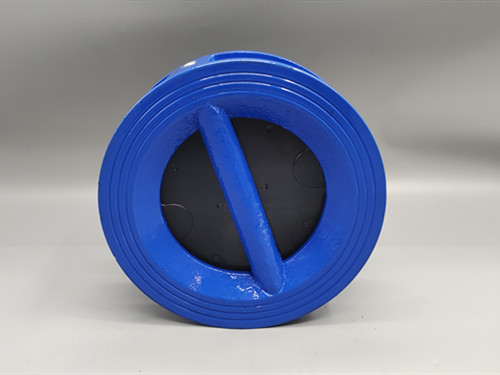

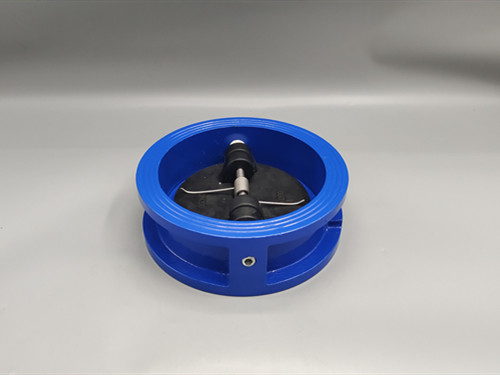

對夾式雙瓣止回閥DH77X產品介紹
對夾式雙瓣止回閥DH77X主要用于防止介質倒流，適用于水、油、蒸汽等管道系統。正確的安裝方式直接影響閥門的使用壽命和密封性能。對夾式雙瓣止回閥型號規格，其型號規格通常由公稱通徑（DN）、壓力等級（PN）、閥體材質等參數決定。以下是DH77X系列常見型號規格及選型指南。DH77X的型號通常表示為：DH77X-壓力等級-材質代號 例如： DH77X-16Q→PN16（1.6MPa），閥體材質為球墨鑄鐵（Q） ?DH77X-16C→PN16（1.6MPa），閥體材質為碳鋼（WCB） ?DH77X-25P→PN25（2.5MPa），閥體材質為不銹鋼304（CF8） ?DH77X-25R→PN25（2.5MPa），閥體材質為不銹鋼316 ?對夾式雙瓣止回閥尺寸 重量
| 規格 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| 重量 | kg | 1.3 | 1.7 | 2.8 | 3.6 | 5.3 | 6.7 | 11 | 19.7 | 26.3 | 35 | 44 | 62 | 76 | 104 |
| 長度 | mm | 50 | 55 | 70 | 70 | 75 | 87 | 92 | 118 | 118 | 130 | 140 | 156 | 154 | 183 |
對夾式雙瓣止回閥詳細的安裝方法：
1.水平管道安裝（推薦方式）
適用場景：大多數液體、氣體管道。
安裝要求：閥體箭頭方向需要與介質流向一致。
2.垂直管道安裝（需滿足條件）
適用場景：空間受限，需要垂直安裝時。 安裝要求：介質需要自下而優良動，否則閥門無法關閉！
五、對夾式雙瓣止回閥維護建議
定期檢查：每6個月檢查螺栓松緊度及密封情況。 清潔保養：若介質含雜質，建議加裝過濾器，避免閥瓣卡阻。 換墊片：如發現泄漏，及時換蝕(以實際報告為主)(以實際報告為主)(以實際報告為主)(以實際報告為主)(以實際報告為主)(以實際報告為主)(以實際報告為主)密封墊片。
對夾式雙瓣止回閥總結
1.DH77X需要按流向箭頭安裝，水平或垂直（自下而上）均可。
2.法蘭對齊+密封墊+對角緊固螺栓是關鍵步驟。 3.安裝后需試壓，確認閥門正常開閉，無泄漏。 如需CAD安裝示意圖或具體型號的技術支持，請?zhí)峁╅y門參數（如DN100 PN16），我們將進一步協助！
