限流止回閥

限流止回閥圖片

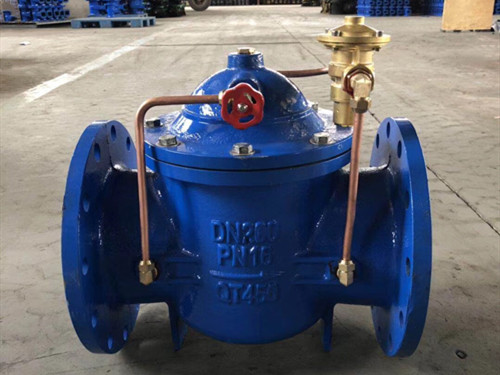

　　左圖是限流止回閥圖片正同圖，從圖中可以看出此閥屬于水利控制閥系列，由導管和導閥組成。右圖是頭部拍攝，上面主體藍色是閥蓋章，可以拆卸。限流止回閥外觀我們采用噴涂工藝，外面噴塑，外觀光潔漂亮。法蘭式連接方式，標準連接尺寸。

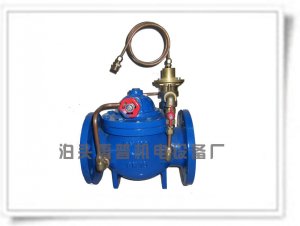

普惠牌限流止回閥

　　LH45-16系列限流止回閥，主要用于多泵并聯使用時安裝于水泵壓出口，起限制水泵工作流量，防止停泵回流作用。該閥采用導閥主閥構造，結構緊湊，重量較輕。

限流止回閥型號參數

　　1.限流止回字母型號：LH45，LH45限流止回閥。

　　2.規格口徑：供應口徑：DN40-DN600；具體有，m、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm、DN250mm、DN300mm、DN350mm、DN400mm、DN450mm、DN500mm、DN600mm。

　　3.壓力等級：壓力等級有三個，1.0MPa、1.6MPa、2.5MPa。（壓力10公斤、16公斤、25公斤。）

　　4.介質清水。

　　5.外觀顏色可定制，通常有為藍色。發貨時木箱包裝，配齊套銅件，方便現場安裝使用。

限流止回閥安裝

　　限流止回閥型號選擇，通常是以管路口徑為標準選擇；限流止回閥安裝介質流動方向與閥體箭頭方向一致；外接導壓管裝置出廠前均通過壓力試驗，安裝時嚴禁損傷導壓裝置；閥上的1/2管接頭應安裝在水泵入口處；可水平安裝也可以垂直安裝。

LH45-16系列限流止回閥功能及主要作用原理

　　1、限流功能
該LH45-16限流止回閥安裝于水泵出口，在單泵啟動和非全數設計工作泵工作時，對工作泵起限制流量作用，使泵在較   狀態下工作；防止電動機在水泵低揚程、大流量、低效率時，發生過載現象；防止超額定電流燒電機現象的發生，同時起到   的節能效果。

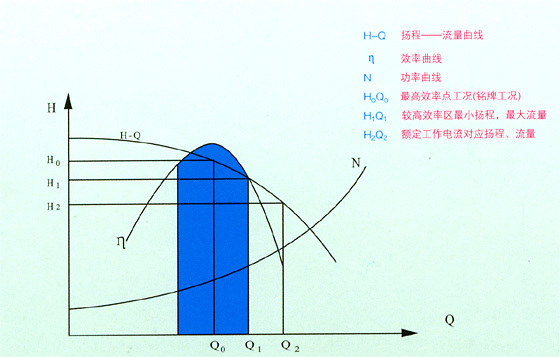

LH45-16限流止回閥其限流原理為：依據水泵的設計工況點揚程，LH45-16限流止回閥導閥自動檢測并控制水泵的實際工作揚程，以限制水泵的工作流量，限制電機的負載。

LH45-16系列限流止回閥技術參數：

　　該LH45-16限流止回閥閥設定一個控制工作揚程，當水泵工作揚程低于控制揚程時閥門做關閥動作，使實際工作揚程加大；當水泵工作揚程大于設定揚程時閥門全開，閥門阻力   小。
    LH45-16限流止回閥控制揚程的設定可以按電機額定電流設定，也可以按   工況設定，該閥門工作揚程設定值可調，一般出廠設定值為設計工況揚程。
2、LH45-16系列限流止回閥止回功能
    該閥的止回功能   等同于微阻緩閉止回閥，且無關閉噪聲，零回流。
