內外壓力平衡式波紋補償器(NP)用途：
內外壓力平衡式波紋補償器，從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。 內外壓力平衡式波紋補償器具有吸收內壓推力的能力,具有良好的導向性,產品剛度小,外形尺寸小的等特點.
內外壓力平衡式波紋補償器(NP)型號：
本廠生產DN100-DN1600，壓力級別0.25Mpa-2.5Mpa

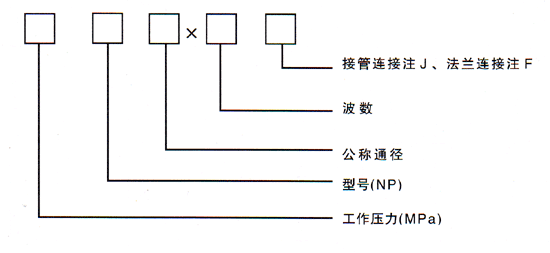

| 一 、內外壓力平衡式波紋補償器(NP)型號示例： | |
 |
| 舉例：1.6NP200*8j | |
| 表示：工作壓力為1.6Mpa，通徑DN=200mm，波數為8，接管連接的內外壓平衡式波紋補償器。 | |
| 二、內外壓力平衡式波紋補償器(NP)使用說明： | |
| 內外壓平衡式波紋補償器，能補償管道系統中的軸向位移，內壓推力自身平衡，本結構可用于高物位置管線中。 | |
| 三、內外壓平衡式波紋補償器對支座作用力的計算： | |
| 軸向彈性力：Fx=Kx*(f*x) | |
| 式 中：Kx-軸向剛度N/mm | |
| X-軸向實際變形量mm | |
| f-計算系數，當預變形(包括△X=0時)f=1/2，當不進行預變形時，f=1。 |
四、內外壓力平衡式波紋補償器軸向補償量:根據用戶要求.
五、內外壓力平衡式波紋補償器結構特點:管道伸縮節由內壓伸縮節和外壓伸縮節連接而成.
六、產品特點:補償量大,無內壓推力,彈性反力較小等特點
七、內外壓力平衡式波紋補償器連接方式:1.法蘭連接式,2.接管連接式
八、內外壓力平衡式波紋補償器安裝使用注意事項:1.現場安裝完后, 拆除后桿;2.安裝時介質流向與管道伸縮節的流向標志一致.
普惠波紋補償器, , ,免費提供設計,安裝方案.期待您的來電:0317-8294124.
