軸向型復式拉桿波紋補償器(FSL型)

　　軸向型復式拉桿波紋補償器(FSL型)用途：
　　本產品結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。

　　型號：
　　本廠生產DN32-DN3000，壓力級別0.1Mpa-2.5Mpa

　　連接方式：
　　1、法蘭連接 2、接管連接

　　產品軸向補償量：72mm-500mm

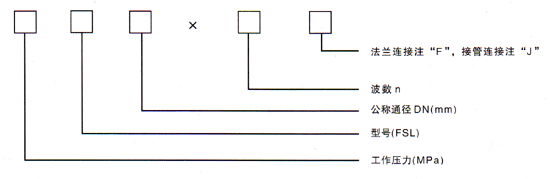

一、軸向型復式拉桿波紋補償器型號示例：

　　舉例：0.6FSL200×12J
　　表示：工作壓力為0.6MPa，通徑DN=200mm，波數為12，接管連接的復式拉桿波紋補償器。

　　二、軸向型復式拉桿波紋補償器應用說明：
　　1、復式拉桿波紋補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。
　　2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。
　　3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。

　　三、軸向型復式拉桿波紋補償器對固定支座的作用力：
壓力推動：Fp=100·P·A　　　　　　（N）
軸向彈力：Fx=f·Kx·X 　　　　　?。∟）
式中：P：    高工作壓力或   高試驗壓力 　　MPa；
A：    面積（查樣本） 　　　　　　平方米；
Kx： 補償器軸向剛度　　　　　　　　N/mm；
X： 補償器使用的軸向補償量　　　　　mm
f： 系數，當補償器進行預變形時，f為1/2，當補償器不進行預變形時，f取1。
